GEOMETRIA LINEARE VARIABILE

Con questo nuovo metodo si entra in una nuova era della produzione del tubo.

Il sistema a GEOMETRIA LINEARE VARIABILE, frutto di esperienza pluriennale e profonda conoscenza del settore, apporta evidenti vantaggi in termini di flessibilità, capacità produttiva e riduzione dei costi.

L’innovazione si basa sulla possibilità di formare tubi di qualsiasi dimensione all’interno del range dichiarato, anche in misure che si discostano da quelle classiche di mercato, senza il cambio dei rulli e nell’arco di pochi minuti con una riduzione importante dei tempi di set up.

Rispetto al metodo di formatura tradizionale, questo sistema è completamento automatizzato e le operazioni di set up risultano semplici, precise e veloci.

SCRITTA BN

TUBI TONDI

TUBI-TONDI
patented

TUBI QUADRI E RETTANGOLI

TUBI-QUADRI
patented



LINEE A GEOMETRIA VARIABILE PER TUBI TONDI

Questo sistema di formatura del tubo si avvale di una nuovissima tecnologia, realizzata e brevettata da Olimpia 80, che consente la variazione del diametro del tubo senza il cambio dei rulli. Un sistema unico e compatto costituito da 11 stazioni in successione, di cui 8 con funzione di break-down e 3 con funzione di finpass, in modo da raggiungere una chiusura finale totale del tubo.

Gli 86 assi indipendenti, tutti azionati da motori idraulici a controllo computerizzato, consentono di raggiungere agevolmente e velocemente la posizione ottimale per la corretta formatura del tubo. Tutto ciò grazie anche ad un’interfaccia grafica che si rivela semplice e intuitiva per l’operatore. La movimentazione del nastro attraverso la macchina è garantita da sistemi pinch-roll indipendenti, posizionati sui primi 6 passi.

FOTO-LINEA-1
patented

VANTAGGI:

  • Massima flessibilità e possibilità di variare il formato del tubo senza la sostituzione di alcun rullo di formatura per ogni misura compresa nel range produttivo dell'impianto
  • Annullamento dei costi dei rulli di formatura per la produzione di diversi formati
  • Massima riduzione dei tempi di set-up, realizzabile nell’arco di pochi minuti
  • Aumento della produttività e riduzione del materiale in stock con relativi costi di immobilizzo
  • Riduzione dei costi di manodopera dovuta alla completa automatizzazione di tutte le regolazioni
  • Manutenzione minima e facile da effettuare
  • Facilità nell'utilizzo del software, con impostazione da tastiera del computer di tutti i parametri di produzione
  • Visualizzazione a display delle sezioni del tubo in ogni passo di produzione
FOTO-LINEA-2
BOLLO-ROSSO
tabella-pag-9
FOTO-1
FOTO-2
FOTO-3

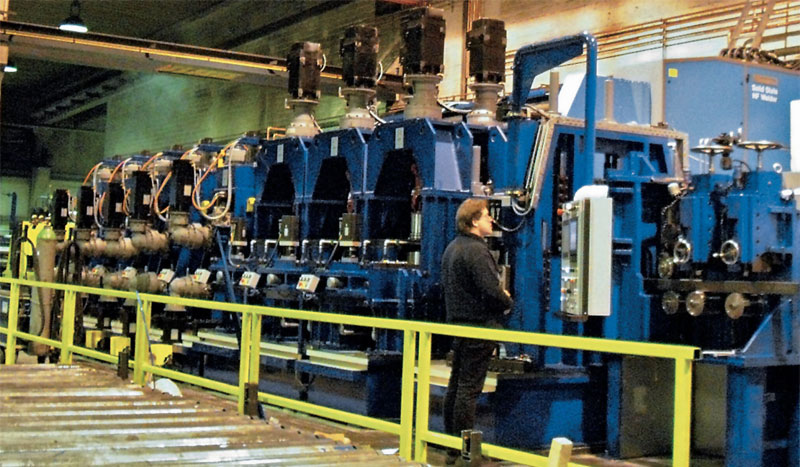

Linea completa mod. RCF 40 -101 gamma diametri da 38 mm a 101 mm e spessori da 1 a 6,1 mm.

PARTICOLARE
FOTO-LINEA
FOTO-4
FOTO-5
FOTO-6
FOTO-1
FOTO-2

Linea completa mod. RFC 30-90 gamma diametri da 30 a 88,9 mm e spessori da 0,8 a 4 mm.

FOTO-LINEA



LINEE A GEOMETRIA VARIABILE PER TUBI QUADRI E RETTANGOLI

La linea a geometria lineare variabile per tubi quadri e rettangoli, studiata e brevettata da Olimpia 80, consente di effettuare l’operazione di cambio formato in tempi brevissimi e senza la sostituzione di rulli.

Questo impianto presenta una notevole innovazione rispetto al passato, perché il PROCESSO DI GEOMETRIA VARIABILE E’ APPLICATO A ogni sezione della linea: FORMATURA - SALDATURA - CALIBRATURA - RADDRIZZATURA. Il set up della linea risulta essere, di conseguenza, totalmente automatizzato. Inoltre, la formatura della sezione quadra o rettangolare è eseguita direttamente prima della saldatura del tubo, con notevoli vantaggi in termini di risparmio energetico e di materiale.

FOTO-1

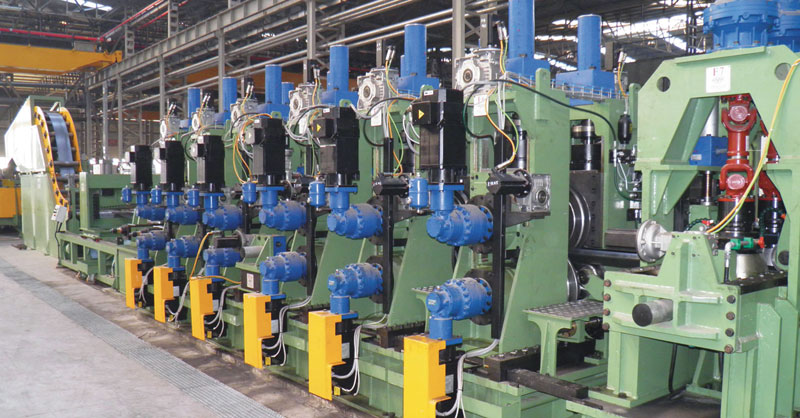

Linea completa MOD. SCF 80-200.

LINEA
patented

VANTAGGI:

  • Massima flessibilità e possibilità di variare il formato del tubo senza la sostituzione di alcun rullo (in formatura - saldatura - calibratura - raddrizzatura) per ogni misura compresa nel range produttivo dell’impianto
  • Annullamento dei costi dei rulli per la produzione di diversi formati
  • Massima riduzione dei tempi di set-up, realizzabile nell'arco di pochi minuti
  • Aumento della produttività e riduzione del materiale in stock con relativi costi di immobilizzo
  • Riduzione dei costi di manodopera dovuta alla completa automatizzazione di tutte le regolazioni
  • Manutenzione minima e facile da effettuare
  • Facilità nell'utilizzo del software, con impostazione da tastiera del computer di tutti i parametri di produzione, compresa la gestione dei raggi degli spigoli del tubo
  • Visualizzazione a display delle sezioni del tubo in ogni passo di produzione
tabella-quadri
FOTO-1
FOTO-3

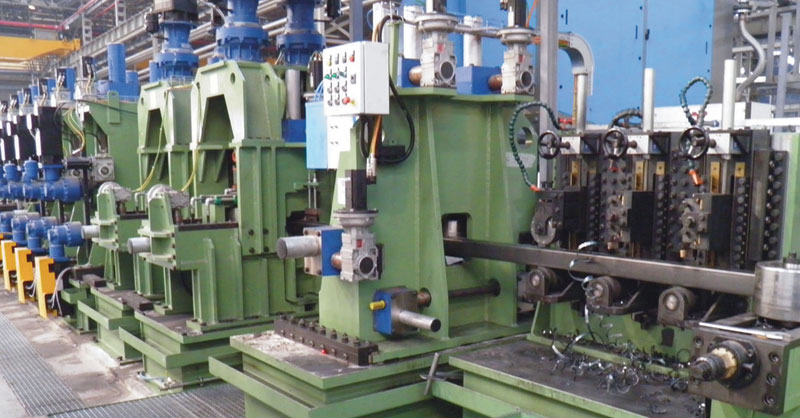

Linea completa MOD. SCF 40 -120.

Linea completa MOD. SCF 40 -120.

Teste universali di calibratura.

Teste universali di calibratura.

Stazione di saldatura universale.

Stazione di saldatura universale.

foto-1
Linea completa mod. SCF 30-80.

Linea completa mod. SCF 30-80.

foto-4
foto-3
foto-6
foto-5
foto-7
foto-8
FOTO-5

Linea completa mod. SCF 40-120.

Linea completa mod. SCF 20-60.

Linea completa mod. SCF 20-60.
