IMPIANTI DI TAGLIO

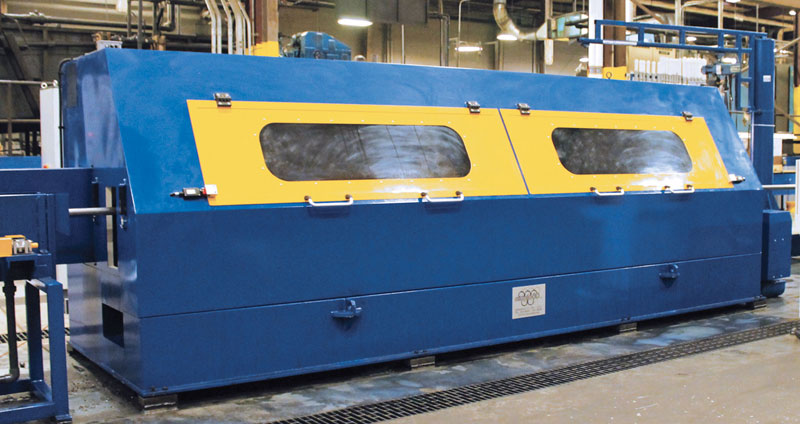

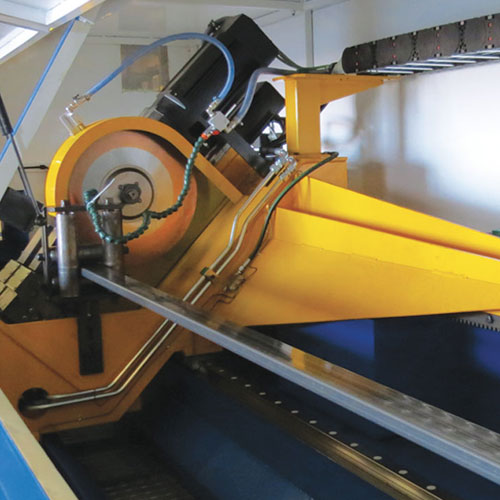

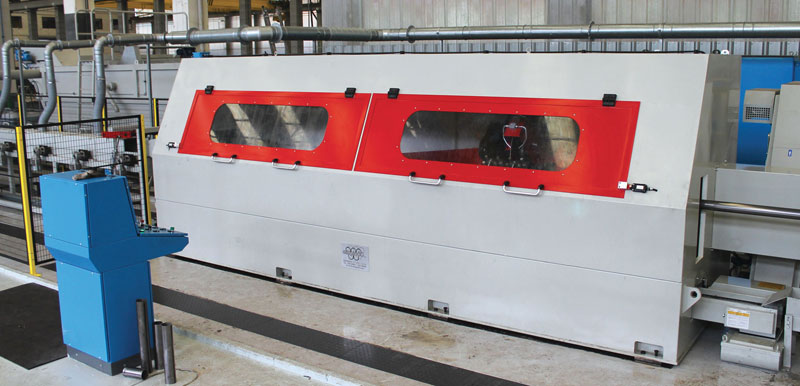

IMPIANTO DI TAGLIO A DISCO (LAME HSS E TCT)

Questo impianto permette di tagliare tubi con velocità fino a 180 m/min. Un programma di gestione automatico permette di ottimizzare il posizionamento del disco in base al diametro e allo spessore del tubo, controllando la velocità di avanzamento e il numero di giri della lama. Questo sistema permette di ottimizzare e aumentare il numero di tagli.

FOTO-2
FOTO-1
FOTO-3
FOTO-4

IMPIANTO DI TAGLIO VOLANTE A FRIZIONE

FOTO-5
FOTO-6

IMPIANTO DI TAGLIO VOLANTE A GHIGLIOTTINA

Il taglio del tubo è ottenuto con l’utilizzo di 2 utensili comandati idraulicamente e controllati tramite un sistema oleodinamico ed elettronico di ultima generazione. Velocità massima di 160 m/min.

patented
FOTO-7
FOTO-8
FOTO-9

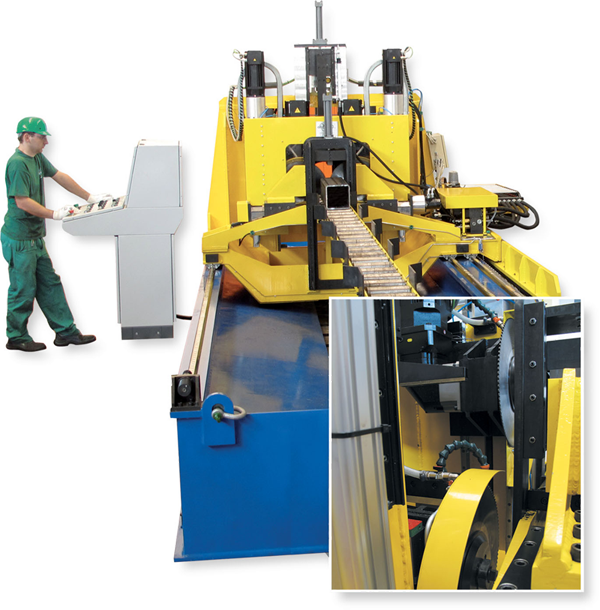

IMPIANTO DI TAGLIO A DOPPIA LAMA VERTICALE

Questo nuovo impianto è stato progettato e realizzato per il taglio di tubi sia tondi che quadri e rettangoli di grandi dimensioni, a velocità massime di 80 m/min.
Il suo sistema di lame con movimento parallelo permette di completare il ciclo di taglio in tempi ridotti e di semplificare i movimenti di ripristino delle lame.
Inoltre, grazie al nuovo sistema universale di bloccaggio del tubo, non è più necessario il cambio delle morse permettendo una sostanziale riduzione dei tempi e dei costi relativi.

patented
FOTO-1
FOTO-2
FOTO-3
FOTO-4

IMPIANTO DI TAGLIO VOLANTE A 2 LAME

Questo impianto di taglio, particolarmente indicato per tubi di grandi dimensioni, lavora a velocità massime di 70 m/min.
Il sistema lavora tramite 2 lame montate su slitte e posizionate su un supporto rotante, che penetrano nel tubo con asportazione di truciolo ed eseguono il taglio completo del prodotto per mezzo della rotazione del supporto stesso.
Il tubo viene bloccato idraulicamente ed il gruppo completo è montato su un carrello con sistema di seguimento elettronico che permette una precisione di taglio di +/- 1 mm.
Un PLC regola le funzioni della macchina e determina automaticamente, grazie all’inserimento di alcuni dati riguardanti il prodotto e gli utensili utilizzati, le velocità di spostamento del carrello, di avvicinamento delle lame ed il posizionamento delle stesse, rendendo così la programmazione ed  il processo di taglio semplici e veloci.

Impianto di taglio a doppia lama per tubi fino a 220 mm di diametro.

Impianto di taglio a doppia lama per tubi fino a 220 mm di diametro.

FOTO-6
