ATTREZZATURE E CAMBI RAPIDI

LAVORAZIONI MECCANICHE PROGETTAZIONE E REALIZZAZIONE DEI RULLI

Il reparto Macchine Utensili di Olimpia 80 è attrezzato con centri di lavoro con cambio pallet automatico ed una serie di altre macchine utensili a CNC ad elevata precisione che vengono utilizzate per produrre le diverse parti meccaniche necessarie per le linee, i rulli e le attrezzature specifiche.

In particolare tutti i rulli per la produzioni dei tubi a sezione tonda, quadrata, rettangolare ecc., vengono progettati e poi realizzati nel nostro reparto, utilizzando acciai speciali provenienti dalle più qualificate acciaierie mondiali.

Tutti i rulli subiscono i necessari trattamenti termici e vengono poi rettificati su tutta la superficie.

Un moderno laboratorio attrezzato per i controlli dimensionali ed il presetting degli utensili è a servizio di tutto il reparto macchine utensili al fine di poter ottenere e mantenere un elevato standard qualitativo.

Tutto il personale è qualificato e ha esperienza pluriennale nella programmazione dei CNC e nei sistemi si controllo qualità.

FOTO-1
FOTO-2
Rulli speciali a flange folli realizzati per la produzione di tubi ad alte velocità.

Rulli speciali a flange folli realizzati per la produzione di tubi ad alte velocità.

Rulli di saldatura in bronzo.

Rulli di saldatura in bronzo.

Rulli in ceramica per stazioni di saldatura alta frequenza.

Rulli in ceramica per stazioni di saldatura alta frequenza.

Rulli in bronzo per la produzione di tubi in titanio.

Rulli in bronzo per la produzione di tubi in titanio.

Rulli per la produzione di tubi tondi realizzati in acciaio K110, 62 HRc.

Rulli per la produzione di tubi tondi realizzati in acciaio K110, 62 HRc.

CAMBIO RAPIDO DEI RULLI CON FORMATURA E CALIBRATURA INTERCAMBIABILI

Ogni linea di produzione standard può essere integrata con un sistema di bancali mobili intercambiabili che permettono il cambio rapido delle attrezzature.

Questa struttura dà infatti la possibilità di sostituire e regolare i rulli su gruppi di formatura e calibratura posizionati fuori linea, senza fermare la produzione e poi di inserirli in linea con la semplice e veloce sostituzione dei bancali.

I bancali possono essere movimentati in due modi differenti: tramite sollevamento oppure tramite slittamento su apposite rotaie.

FOTO-1
Movimentazione del gruppo di calibratura della linea per l’esecuzione del cambio delle attrezzature.

Movimentazione del gruppo di calibratura della linea per l’esecuzione del cambio delle attrezzature.

FOTO-3
FOTO-4
Linea per la produzione di tubi inox saldati in alta frequenza, completa con cambio rapido delle attrezzature tramite bancali intercambiabili montati su rotaie.

Linea per la produzione di tubi inox saldati in alta frequenza, completa con cambio rapido delle attrezzature tramite bancali intercambiabili montati su rotaie.

FOTO-6
FOTO-7
TAVELLA-CAMBI

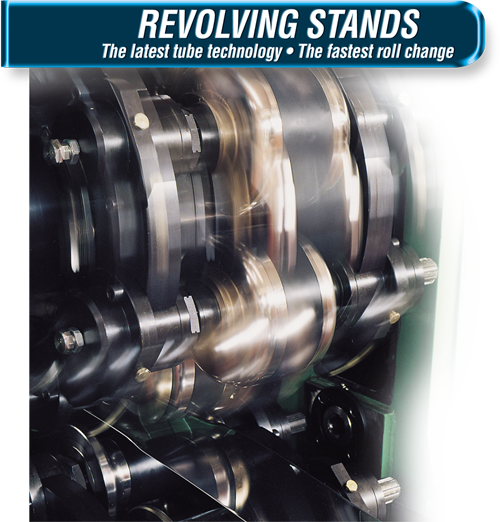

SISTEMA DI CAMBIO RAPIDO DEI RULLI CON TESTE ROTANTI

Sempre all’avanguardia nella tecnologia del tubo ed alla ricerca di nuove soluzioni Olimpia 80 ha progettato e realizzato un esclusivo e rivoluzionario sistema che permette il cambio velocissimo delle attrezzature direttamente in linea. Ogni testa rotante monta 12 rulli per la produzione di 6 diversi diametri che, ruotando in modo molto semplice sui supporti superiori ed inferiori delle teste, determinano il cambio completo di un set di rulli in circa 15 - 20 minuti. La robustezza della struttura permette alti spessori ed alte velocità di produzione mentre la più sofisticata tecnologia controlla i funzionamenti, le regolazioni e la memorizzazione dei dati, rendendo l’operazione completamente automatica.

Questo sistema è adatto a qualsiasi stadio di produzione del tubo, dai primi passi, ai passi lama, a quelli di calibratura e per ogni tipo di materiale.

FOTO-1

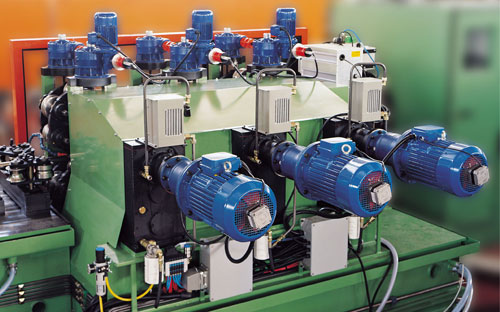

Motorizzazione singola delle teste.

Motorizzazione singola delle teste.

>> ELIMINAZIONE DELLE PERDITE DI TEMPO

>> AUMENTO DELLA PRODUTTIVITA’

>> ELEVATA PRECISIONE

>> MASSIMA SEMPLICITA’ DI UTILIZZO

Teste di formatura.

Teste di formatura.

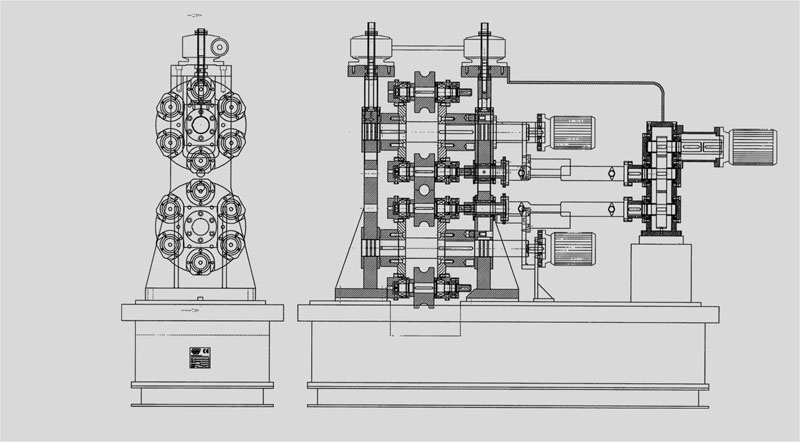

DISEGNO
patented
